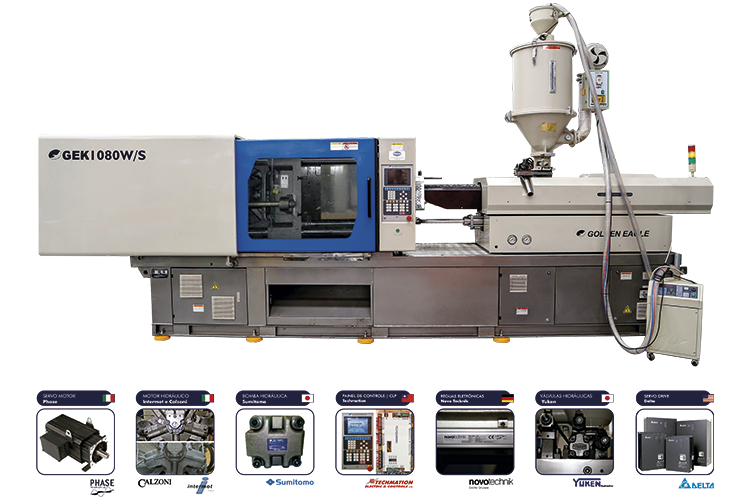

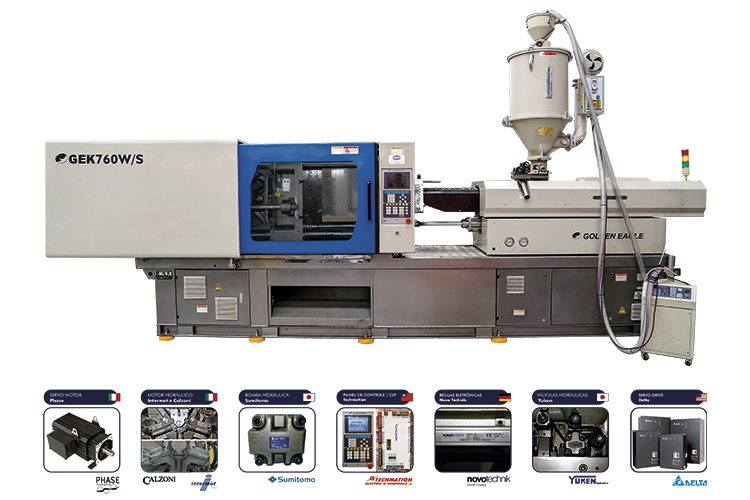

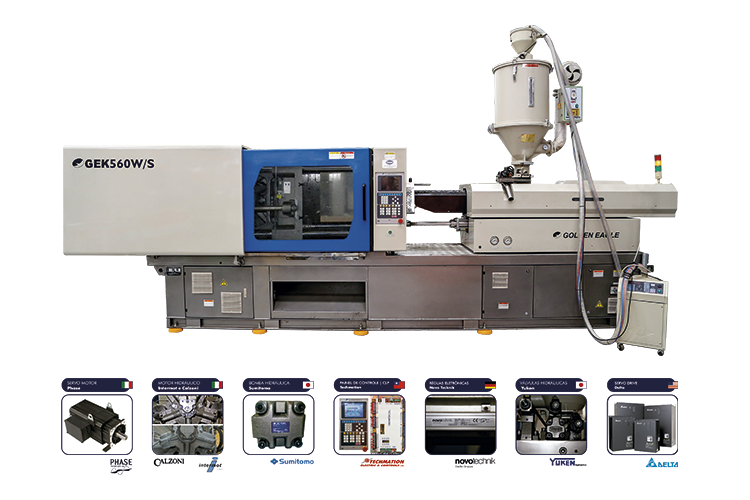

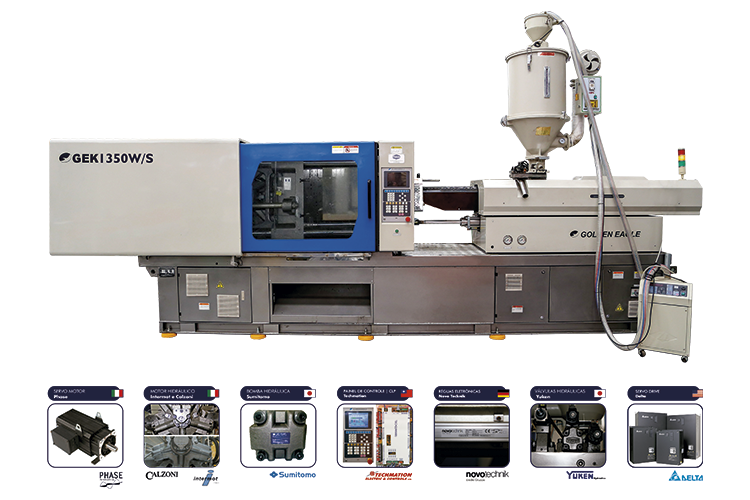

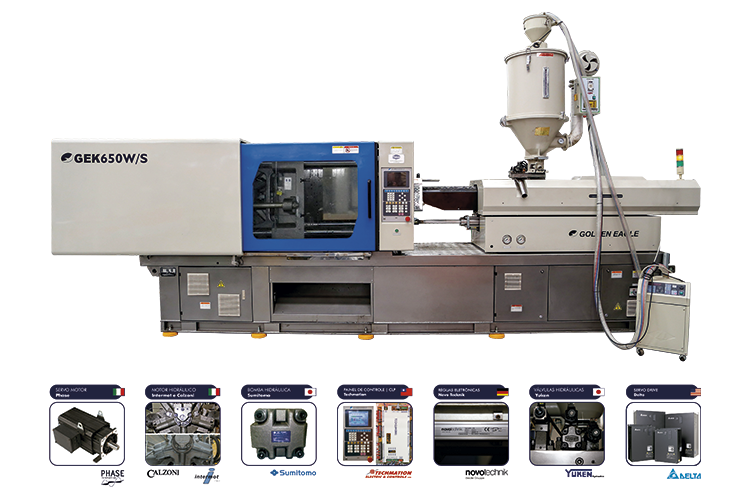

Galeria de fotos GEK 560W/S a GEK 1350W/S
| UNIDADE DE INJEÇÃO | UN. | GEK 560W/S | GEK 650W/S | GEK 760W/S | GEK 880W/S | GEK 1080W/S | GEK 1350W/S |
|---|---|---|---|---|---|---|---|
| A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | ||
| Diâmetro da rosca | mm | 80 | 85 | 90 | 85 | 90 | 100 | 90 | 95 | 105 | 95 | 105 | 115 | 105 | 115 | 125 | 115 | 125 | 135 |
| Relação L/D da rosca | L/D | 23.2 | 22 | 20.8 | 23.3 | 22 | 19.8 | 23.2 | 22 | 19.9 | 24.3 | 22 | 20.1 | 24.1 | 22 | 20.2 | 23.9 | 22 | 20.3 |
| Volume teórico da injeção | cm³ | 2110 | 2382 | 2670 | 2467 | 2765 | 3414 | 2861 | 3188 | 3894 | 3542 | 4321 | 5190 | 4760 | 5709 | 6748 | 6228 | 7359 | 8583 |
| Capacidade de injeção (PS) | g | 1920 | 2167 | 2430 | 2245 | 2517 | 3107 | 2603 | 2901 | 3544 | 3223 | 3937 | 4723 | 4331 | 5196 | 6138 | 5668 | 6697 | 7811 |
| Velocidade de injeção (PS) | g/s | 457 | 516 | 578 | 507 | 569 | 702 | 568 | 634 | 774 | 623 | 762 | 914 | 753 | 904 | 1067 | 796 | 940 | 1098 |
| Capacidade de plastificação (PS) | g/s | 60.6 | 68.5 | 86.7 | 66.4 | 74.5 | 84.4 | 72.1 | 80.3 | 92.4 | 78.8 | 96.3 | 108.5 | 96.6 | 115.9 | 128.3 | 112 | 132.5 | 154.5 |
| Pressão de injeção | MPA | 199 | 176 | 157 | 195 | 175 | 142 | 195 | 175 | 143 | 213 | 175 | 146 | 204 | 170 | 144 | 157 | 167 | 143 |
| Velocidade da Rosca | rpm | 0 - 120 | 0 - 105 | 0 - 120 | 0 - 100 | 0 - 85 | 0 - 85 |
| FECHAMENTO | UN. | GEK 560W/S | GEK 650W/S | GEK 760W/S | GEK 880W/S | GEK 1080W/S | GEK 1350W/S |
|---|---|---|---|---|---|---|---|
| Força de fechamento | ton | 560 | 650 | 760 | 880 | 1080 | 1350 |
| Curso de abertura | mm | 820 | 880 | 970 | 1040 | 1200 | 1300 |
| Distância entre colunas | mm | 840x840 | 880x880 | 960x960 | 1050x1050 | 1180x1180 | 1300x1280 |
| Molde máximo | mm | 850 | 880 | 950 | 1000 | 1200 | 1250 |
| Molde mínimo | mm | 350 | 380 | 400 | 420 | 450 | 500 |
| Curso de extração | mm | 220 | 240 | 260 | 280 | 320 | 320 |
| Força de extração | ton | 15.8 | 15.8 | 18.6 | 18.6 | 20 | 20.4 |
| Número de extratores | pc | 17 | 17 | 21 | 21 | 21 | 21 |
| GERAL | UN. | GEK 560W/S | GEK 650W/S | GEK 760W/S | GEK 880W/S | GEK 1080W/S | GEK 1350W/S |
|---|---|---|---|---|---|---|---|
| Pressão máxima da bomba | MPA | 16 | 16 | 16 | 16 | 16 | 16 |
| Potência do motor | kw | 36.7+23 | 36.7+28.3 | 56+36.7 | 56x2 | 56x2+14 | 56x2+18.2 |
| Potência de aquecimento | kw | 33.6/44.1 | 36.9/49.7 | 39.3/55.5 | 51.45/68 | 69/91.5 | 72.45/92.25 |
| Dimensões da máquina | m | 8.9x2.3x3.0 | 9.6x2.4x3.3 | 11x2.4x3.3 | 12.1x2.6x3.8 | 13.3x2.9x3.9 | 14.6x3.2x4.4 |
| Peso da máquina | ton | 20.3 | 25 | 35 | 42 | 55 | 86 |
| Capacidade tanque hidráulico | L | 860 | 1020 | 1050 | 1320 | 1612 | 1917 |
