Especificações Técnicas

GEK 380W/S a GEK 460W/S

Especificações Técnicas

GEK 380W/S a GEK 460W/S
ESPECIAL SETOR CALÇADISTA VERTICAL
UNIDADE DE INJEÇÃO UN. GEK 380W/S GEK 420W/S GEK 460W/S GEK 180/700S GEL 180/S
A | B | C A | B | C A | B | C A A
Diâmetro da rosca mm 60 | 65 | 70 70 | 75 | 80 75 | 80 | 85 55 55
Relação L/D da rosca L/D 23.8 | 22 | 20.4 22.8 | 21.3 | 20 23.5 | 22 | 20.6 20 18
Volume teórico da injeção cm³ 904 | 1061 | 1230 1384 | 1589 | 1808 1722 | 1959 | 2211 593 534
Capacidade de injeção (PS) g 823 | 965 | 1120 1260 | 1446 | 1645 1567 | 1783 | 2012 539 485
Velocidade de injeção (PS) g/s 282 | 331 | 384 364 | 418 | 475 411 | 468 | 528 212 (PVC) 169 (PVC)
Capacidade de plastificação (PS) g/s 35.1 | 41.1 | 47.7 45.7 | 52.5 | 59.7 53.3 | 60.7 | 68.5 33.1 32.4
Pressão de injeção MPA 209 | 178 | 154 201 | 175 | 154 200 | 175 | 155 147 121
Velocidade da Rosca rpm 0 - 146 0 - 130 0 - 125 0 - 180 0 - 180
FECHAMENTO UN. GEK 380W/S GEK 420W/S GEK 460W/S GEK 180/700S GEL 180/S
Força de fechamento ton 380 420 460 180 180
Curso de abertura mm 660 720 750 500 300
Distância entre colunas mm 680x680 730x730 780x780 500x480 520x518
Molde máximo mm 700 730 780 250 550
Molde mínimo mm 250 280 320 100 150
Curso de extração mm 160 180 200 140 150
Força de extração ton 6.2 11 11 3.5 3.5
Número de extratores pc 13 13 13 5 1
GERAL UN. GEK 380W/S GEK 420W/S GEK 460W/S GEK 180/700S GEL 180/S
Pressão máxima da bomba MPA 16 16 16 16 16
Potência do motor kw 36.7 56 56 18.2 18.2+18.2
Potência de aquecimento kw 21.55/30.75 28.5/36.55 30.9/39.65 12.8 12.8+12.8
Dimensões da máquina m 7.5x1.9x2.7 8.3x2.0x2.6 8.6x2.2x2.7 5.76x1.28x2.05 4.3x2.1x2.8
Peso da máquina ton 13 16.5 17 6 11.2
Capacidade tanque hidráulico L 510 750 845 283 450

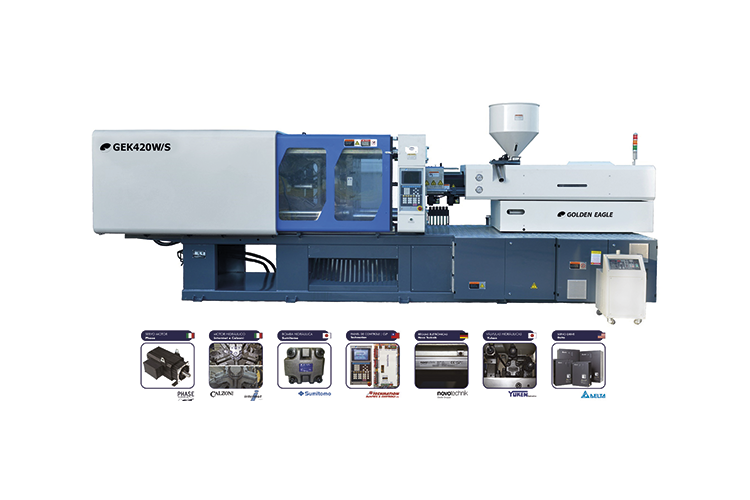

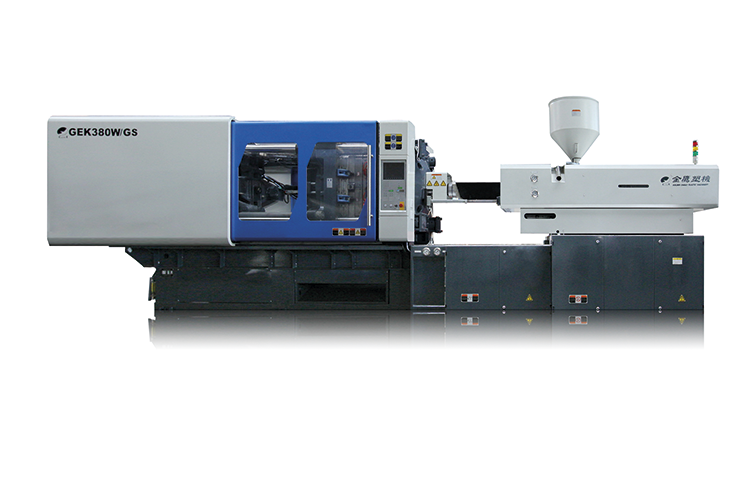

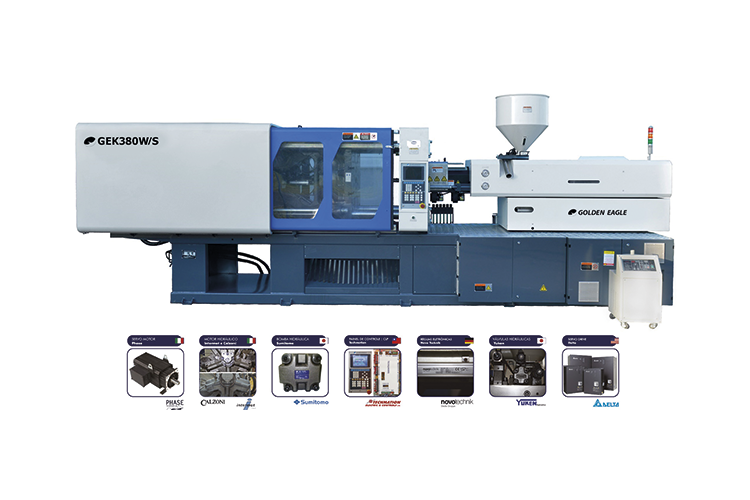

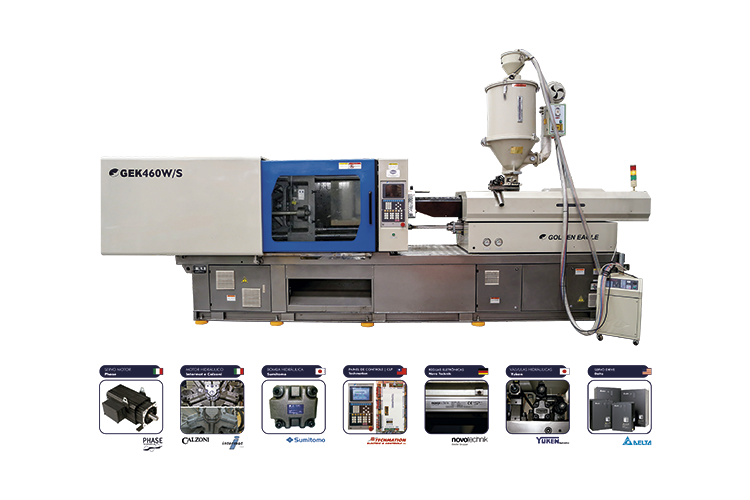

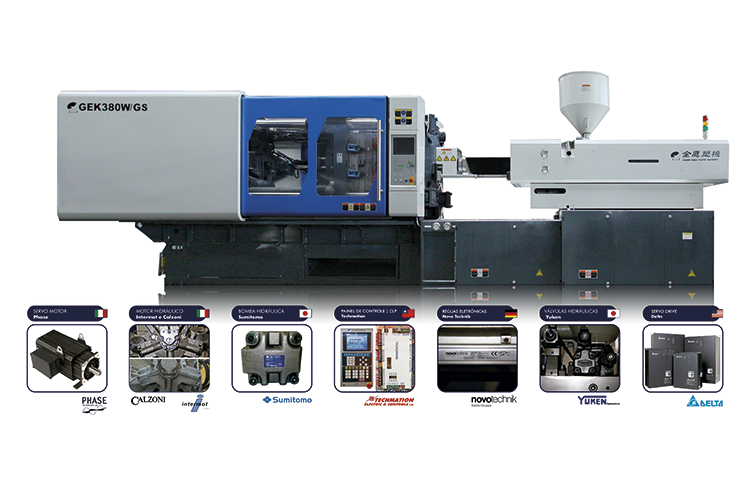

Galeria de fotos GEK 380W/S a GEK 460W/S
