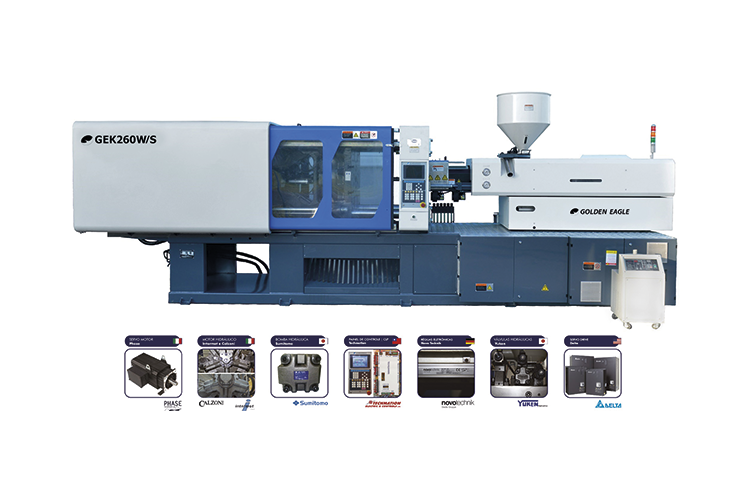

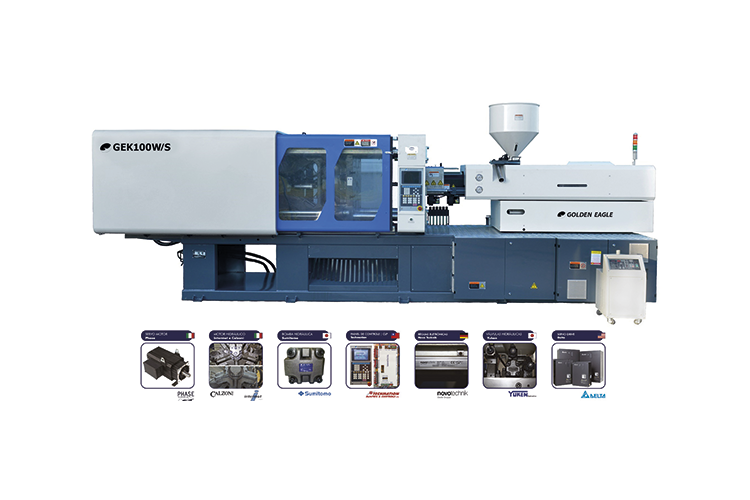

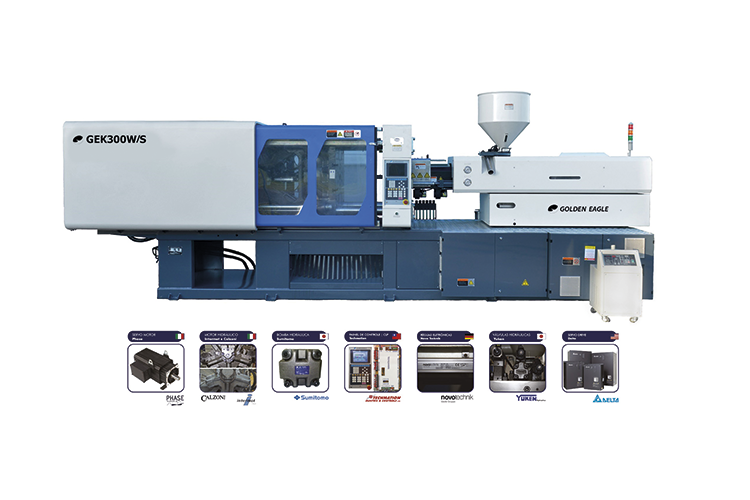

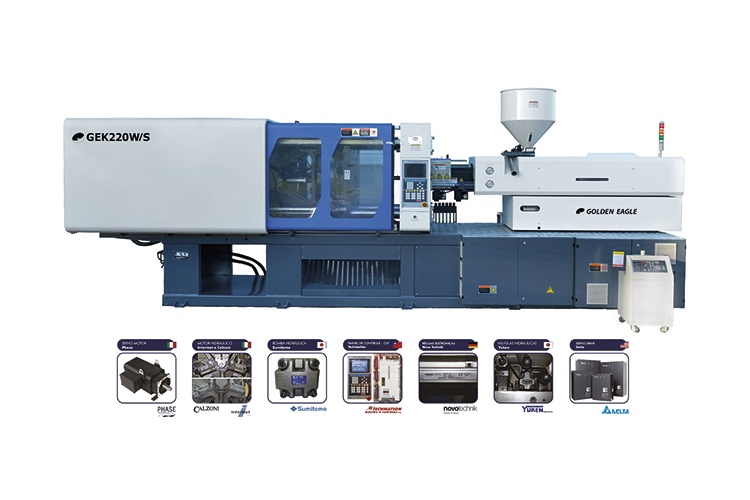

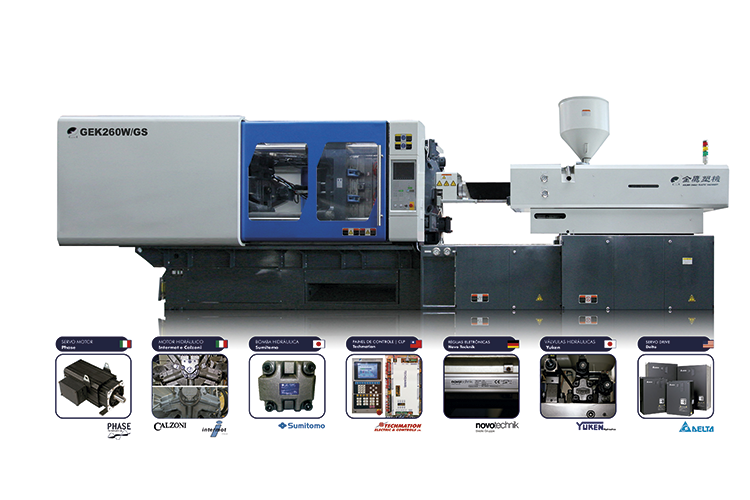

Galeria de fotos GEK 100W/S a GEK 300W/S
| UNIDADE DE INJEÇÃO | UN. | GEK 100W/S | GEK 130W/S | GEK 160W/S | GEK 220W/S | GEK 260W/S | GEK 300W/S |
|---|---|---|---|---|---|---|---|
| A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | ||
| Diâmetro da rosca | mm | 32 | 36 | 40 | 36 | 40 | 45 | 40 | 45 | 50 | 45 | 50 | 55 | 50 | 55 | 60 | 55 | 60 | 65 |
| Relação L/D da rosca | L/D | 23.6 | 21 | 19 | 23.3 | 21 | 19 | 23.6 | 21 | 18.9 | 23.3 | 21 | 19.1 | 23.1 | 21 | 19.2 | 22.9 | 21 | 19.4 |
| Volume teórico da injeção | cm³ | 130 | 165 | 203 | 178 | 220 | 278 | 263 | 334 | 412 | 397 | 490 | 593 | 520 | 629 | 749 | 653 | 777 | 912 |
| Capacidade de injeção (PS) | g | 130 | 165 | 203 | 178 | 220 | 278 | 263 | 334 | 412 | 397 | 490 | 593 | 520 | 629 | 749 | 653 | 777 | 912 |
| Velocidade de injeção (PS) | g/s | 87 | 110 | 136 | 117 | 144 | 182 | 135 | 171 | 211 | 191 | 235 | 285 | 205 | 248 | 295 | 270 | 321 | 377 |
| Capacidade de plastificação (PS) | g/s | 11 | 12.6 | 15.4 | 12.6 | 15.4 | 20 | 15.4 | 20 | 24 | 20 | 24 | 29.6 | 24 | 29.6 | 33.7 | 29.6 | 33.7 | 38.2 |
| Pressão de injeção | MPA | 249 | 197 | 160 | 237 | 192 | 152 | 238 | 188 | 152 | 231 | 187 | 155 | 215 | 178 | 149 | 219 | 184 | 167 |
| Velocidade da Rosca | rpm | 0 - 230 | 0 - 230 | 0 - 220 | 0 - 220 | 0 - 180 | 0 - 180 |
| FECHAMENTO | UN. | GEK 100W/S | GEK 130W/S | GEK 160W/S | GEK 220W/S | GEK 260W/S | GEK 300W/S |
|---|---|---|---|---|---|---|---|
| Força de fechamento | ton | 100 | 130 | 160 | 220 | 260 | 300 |
| Curso de abertura | mm | 320 | 360 | 430 | 490 | 540 | 600 |
| Distância entre colunas | mm | 370x370 | 410x410 | 460x460 | 530x530 | 580x580 | 640x640 |
| Molde máximo | mm | 400 | 480 | 520 | 550 | 580 | 640 |
| Molde mínimo | mm | 150 | 150 | 180 | 200 | 220 | 230 |
| Curso de extração | mm | 100 | 120 | 140 | 140 | 150 | 150 |
| Força de extração | ton | 3.3 | 3.5 | 3.5 | 6.2 | 6.2 | 6.2 |
| Número de extratores | pc | 5 | 5 | 5 | 9 | 9 | 13 |
| GERAL | UN. | GEK 100W/S | GEK 130W/S | GEK 160W/S | GEK 220W/S | GEK 260W/S | GEK 300W/S |
|---|---|---|---|---|---|---|---|
| Pressão máxima da bomba | MPA | 16 | 16 | 16 | 16 | 16 | 16 |
| Potência do motor | kw | 14 | 18.2 | 18.2 | 2.83 | 28.3 | 36.7 |
| Potência de aquecimento | kw | 7.2/10.2 | 8.35/11.35 | 11.15/15.65 | 12.85/17.35 | 15.1/21.75 | 16.75/23.1 |
| Dimensões da máquina | m | 4.4x1.2x1.9 | 4.9x1.3x1.9 | 5.3x1.3x2.0 | 5.7x1.5x2.1 | 6.1x1.5x2.2 | 6.0x1.7x2.2 |
| Peso da máquina | ton | 3.5 | 4.5 | 5.3 | 6.9 | 8.2 | 9 |
| Capacidade tanque hidráulico | L | 205 | 240 | 293 | 360 | 392 | 438 |
